Grundlagen Achsendiagramm (1/5)

Nesrin und Lars haben mit einigen Freunden eine Radfahrgruppe gegründet. An einem heiteren Abend entstand die Idee, eine eigene App für die Gruppe zu entwickeln. Da Nesrin und Lars im Programmieren von Apps bereits einige Erfahrungen haben, wollen sie diese Idee nun in die Realität umsetzen. Unter anderem soll die App Daten wie Weg, Zeit und Höhenmeter während einer Radtour aufzeichnen und diese Daten dann in anschauliche Achsendiagramme umwandeln. Dazu muss man sich Vieles überlegen, z. B. welche Variable auf welche Achse kommt, wie die Achsen skaliert sein sollen usw.

Nesrin und Lars möchten von der App gerne die zurückgelegte Strecke in Abhängigkeit von der gefahrenen Zeit erfassen und anschließend in einem Achsendiagramm darstellen lassen.

Überlegen Sie zunächst, was die unabhängige Variable und was die abhängige Variable dieser "Untersuchung“ ist.

Nesrin und Lars machen zunächst ein paar Entwürfe dazu, wie die Achsendiagramme ihrer App aussehen könnten.

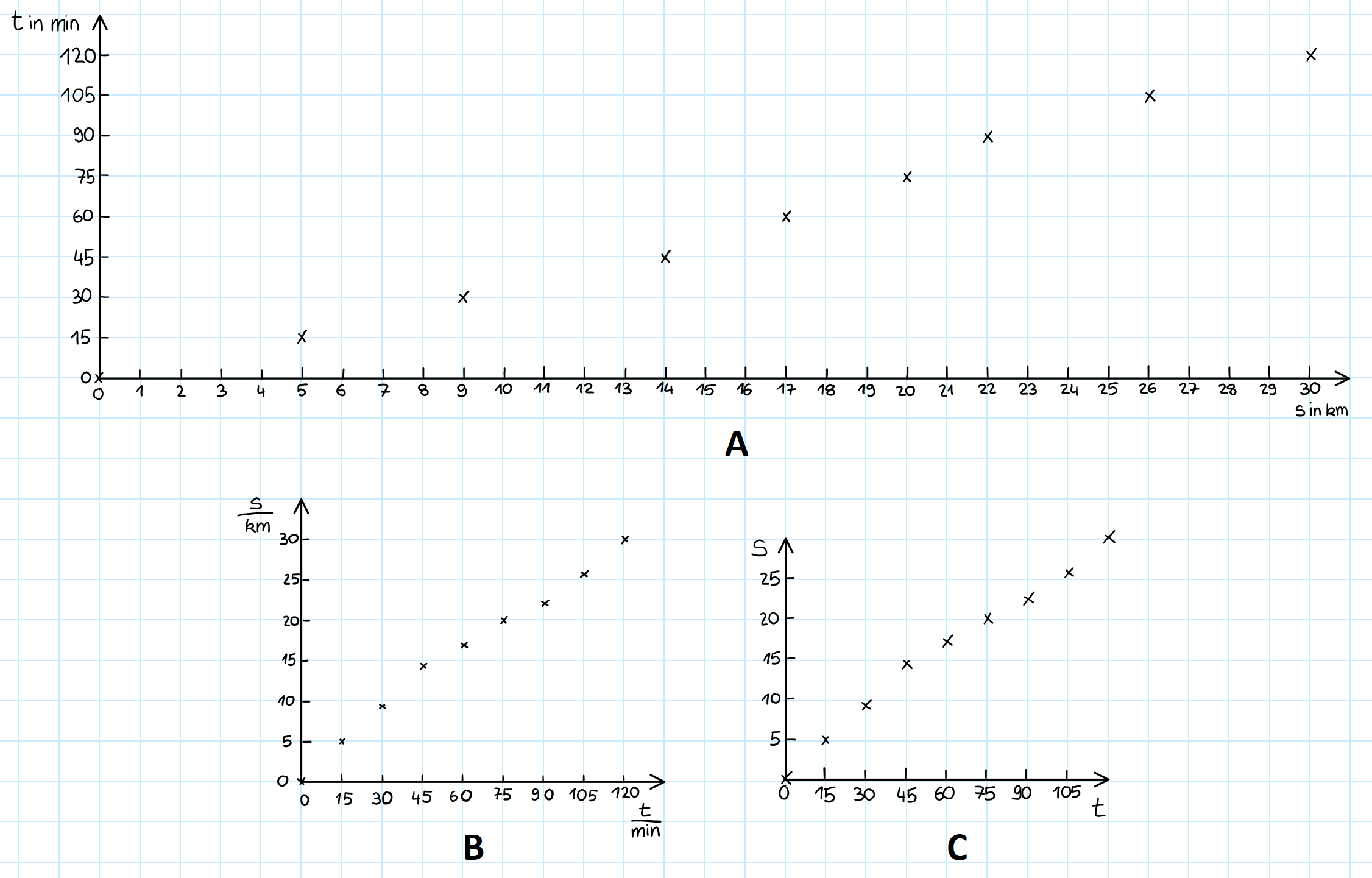

Vergleichen Sie die Achsendiagramme unten und notieren Sie auf einem Zettel in Stichpunkten, worin sich diese unterscheiden.
